nono540 écrit:


On espère tous faire comme ça dans l'absolu :P

_________________
Wanna drive my truck? Hauling ass sucking gas.
if it ain't a mopar it's pure shit

Et puis tu n'es plus à 5 minutes... ;)

Northcuda écrit:


Bon, en l'occurrence, ça m'a pris 3 heures la plaisanterie :lol: , mais je suis pas mécontent du résultat ;)

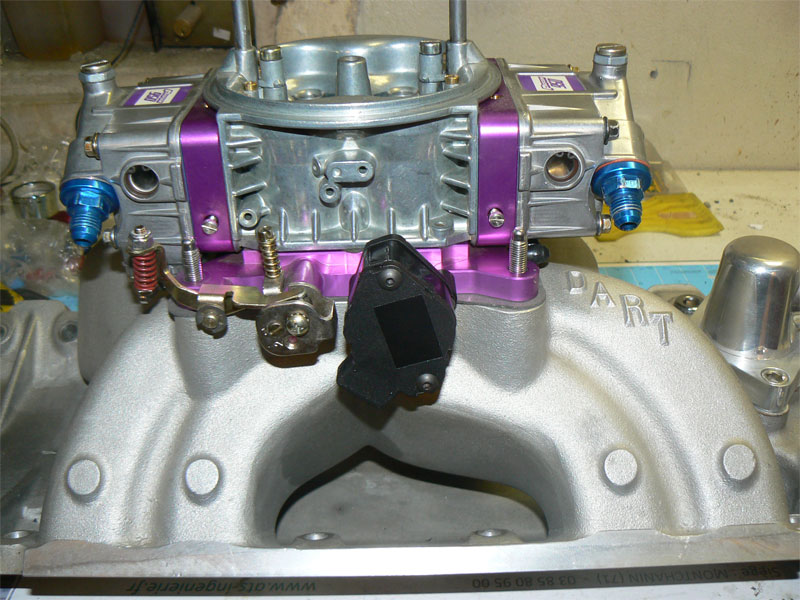

J'ai fabriqué un patte dans une tôle de 5 mm d'épais en aluminium, elle est percée de 2 trous taraudés M5 pour fixer le TPS et de 2 autres trous fraisés pour la fixer à l'embase de carbu.

_________________
"Big Boys need Big Toys" - Barracuda 73 - Bel Air 55 - Cuda 70 - Chrysler 300 - 1967, dodge D200 - 1967

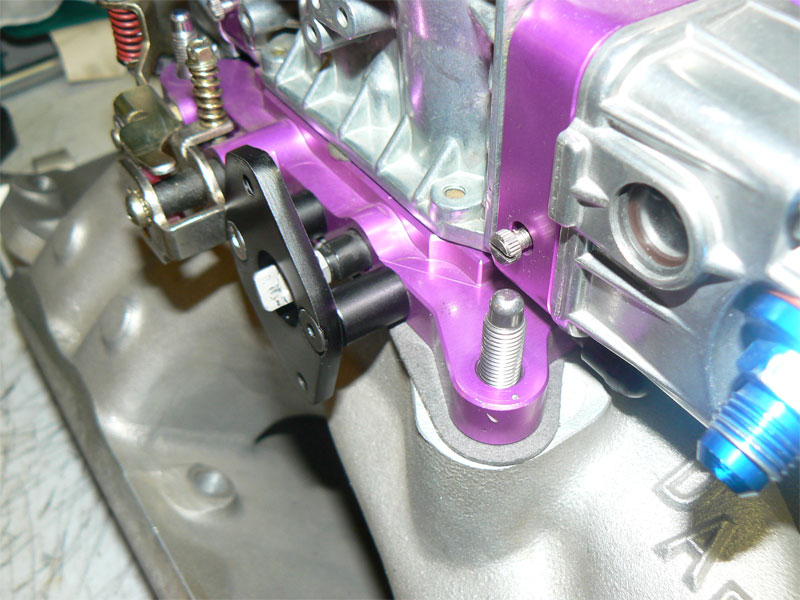

j'ai taraudé l'embase de carbu de 2 trous M5, pas simple de percer droit mais ça a été, la tôle est fixée à l'aide de 2 vis FHC M5-30 et 2 entretoises de 17 mm d'épais

_________________
"Big Boys need Big Toys" - Barracuda 73 - Bel Air 55 - Cuda 70 - Chrysler 300 - 1967, dodge D200 - 1967

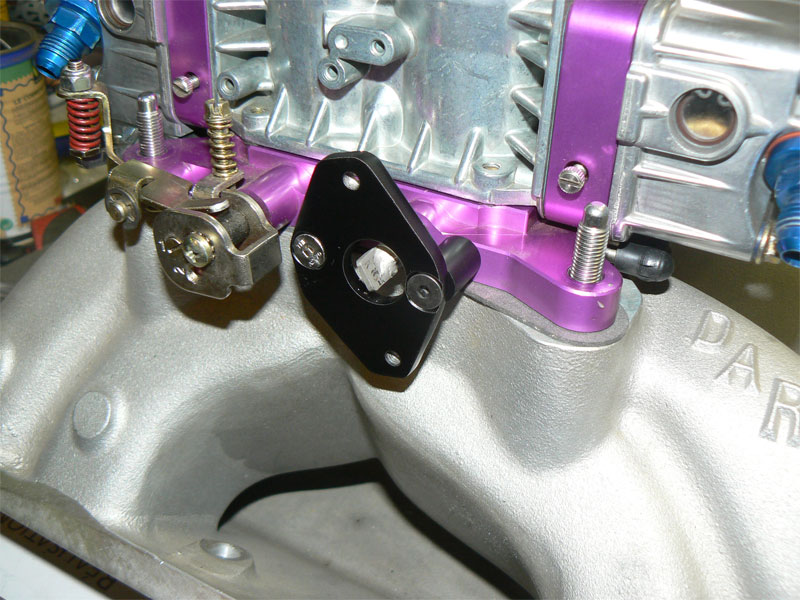

fixation du TPS en réglant angulairement la languette de commande grâce au contre écrou, nickel, tout fonctionne et pas d'interférence avec le reste de la tringlerie, le faisceau électrique passera par l'intérieur de la pipe, y'a de la place de ce coté là :P

_________________
"Big Boys need Big Toys" - Barracuda 73 - Bel Air 55 - Cuda 70 - Chrysler 300 - 1967, dodge D200 - 1967

C'est beau !
Je voyez pas le truc comme ça mais c'est encore mieux, la seule option que j'aurais vu c'est des trous oblongs sur ta fixation pour affiner le réglage plus simplement sans avoir à démonter le capteur mais peut être qu'il comporte lui même des trous oblongs.
Après je sais pas si ton calculateur est paramétrable au niveau de la tension de sortie du TPS, moi je m'en sert pour logger sur un boitier Innovate et il faut 0v papillons fermés et 5v @ wot.

Cela dit c'est beau ;)

_________________

67 chevelle 3900lbs
496ci AFR 305 heads
solid roller cam 0.694/0.646 265/270 104LSA
quickfuel 950 AN
10.95 @ 202 Rivanazzano dragway 2014

Bigger is better écrit:


Les trous oblongs j'y ai pensé mais j'ai préféré tarauder comme ça, moins de souci de montage, pour le réglage, avec le contre écrou sur la commande je pense que ça va être simple mais c'est vrai que ça oblige à démonter le capteur, ceci dit, ça doit me prendre 30 secondes donc...;)

Mon calculateur est une "EZ" tci avec 0-5V d'entrée pour le TPS, ça devrait gazer, du moins j'espère :S

Pour tester il faudrait que j'envoie du 5 v à l'entrée et voir combien est restitué à 0 ou WOT, c'est ça ?

_________________
"Big Boys need Big Toys" - Barracuda 73 - Bel Air 55 - Cuda 70 - Chrysler 300 - 1967, dodge D200 - 1967

En général il y a 3 fils, +5V, 0V et le troisième varie de 0 à 5V, c'est entre ce dernier et la masse que tu mesures.
L'intérêt du réglage in situ c'est de pouvoir mesurer en même temps que tu règles, la bonne tension trouvée tu n'as plus qu'à serrer.

Mais c'est beau :P

_________________

67 chevelle 3900lbs
496ci AFR 305 heads
solid roller cam 0.694/0.646 265/270 104LSA
quickfuel 950 AN
10.95 @ 202 Rivanazzano dragway 2014

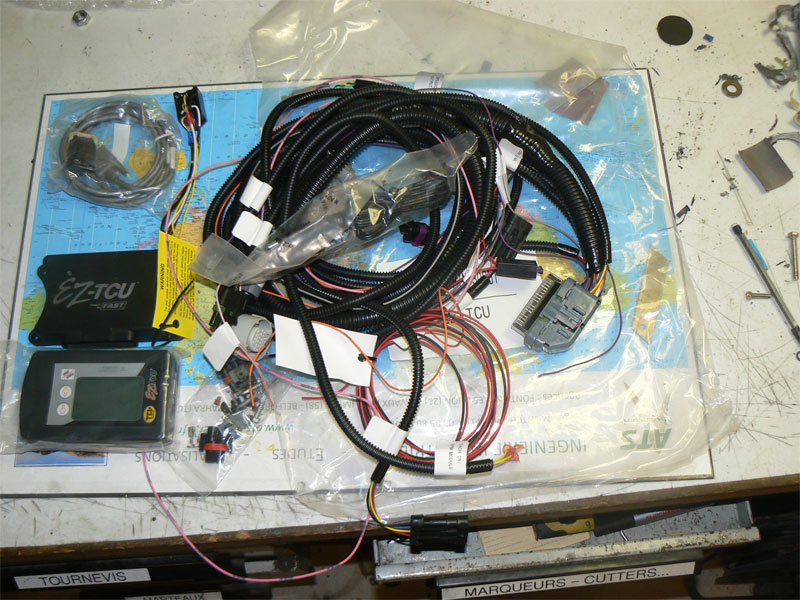

Va falloir que je regarde ça de près car y'a rien de repéré...j'suis pas sorti le cul des ronces de toute manière, je viens d'ouvrir la boite de l'EZ TCU..houlala, y'a tout un fatra de trucs, de bidules et de faisceaux y'a du job pour tout câbler :S :blink: :lol:

_________________
"Big Boys need Big Toys" - Barracuda 73 - Bel Air 55 - Cuda 70 - Chrysler 300 - 1967, dodge D200 - 1967

Le fil rouge sur le bouton rouge, le fil vert sur le bouton vert ! :lol:

_________________

67 chevelle 3900lbs
496ci AFR 305 heads
solid roller cam 0.694/0.646 265/270 104LSA
quickfuel 950 AN
10.95 @ 202 Rivanazzano dragway 2014

bienvenu au club :P ::pouet: :pouet: :pouet:

_________________
Wanna drive my truck? Hauling ass sucking gas.
if it ain't a mopar it's pure shit

Çà parait impressionnant au premier abord mais c'est juste deux ou trois fils à brancher :lol:
Le plus compliqué étant de planquer tout le câblage sans rien couper car les connecteurs sont le plus souvent déjà serties et parfois tu te retrouves avec 3m de câble alors que ton capteur est à 30cm...

Bon j'ai lu la notice de 17 pages hier soir, rien de bien grave finalement ;) , j'ai juste un doute sur le "TACH" signal qui doit être piqué sur mon boîtier MSD et sur la restitution du signal de vitesse de l'auto car j'ignore si ce dernier est compatible avec mon compteur Dakota digital.
Pour le capteur TPS, le signal est auto ajusté par le boiter FAST via l'interface de pilotage donc pas de souci de ce coté là, plus qu'à trouver qui est qui dans les bornes du capteur :S
Sinon, je pense que pour la localisation, je vais installer le boîtier dans le coffre quitte à ajuster la longueur des morceaux du faisceau qui viennent sur le moteur.
Pour info, ce boîtier FAST est vraiment top, il permet de piloter en séquentiel via des boutons sur le volant, sélectionner le mode de fonctionnement de la boite (cruising ou course), piloter tous les paramètres internes etc...et le tout sans PC portable...bref du top matos :woohoo:

_________________
"Big Boys need Big Toys" - Barracuda 73 - Bel Air 55 - Cuda 70 - Chrysler 300 - 1967, dodge D200 - 1967

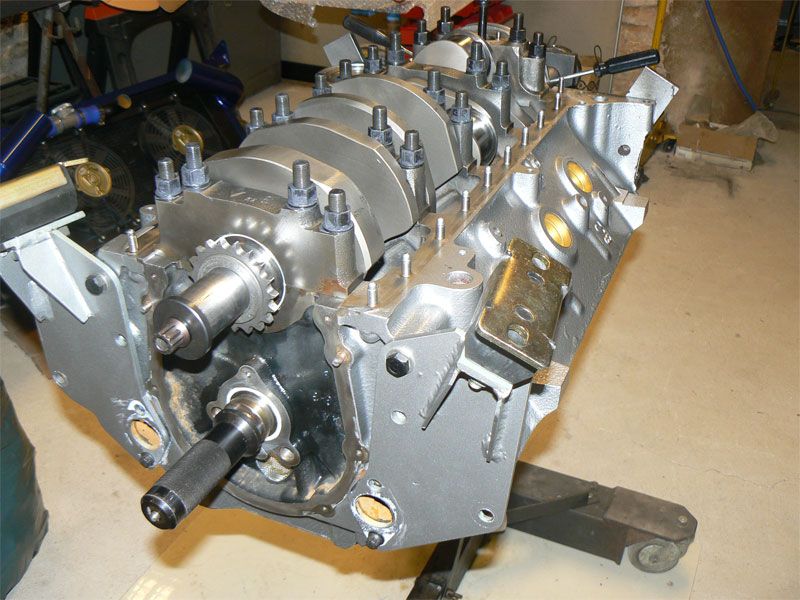

Reprise des travaux sur le 540, j'ai enfin reçu mes paliers d'AAC, ils sont en place et le vilo a été monté avec les paliers en 0.0001...l'AAC est en place, j'avais fabriqué un outil pour enfiler l'AAC sans trop en chier, je regrette pas le temps que j'y avais consacré :lol:
